模擬輸入隔離器IM4044(1入2出)
模擬量輸入隔離器，給輸入側的變送器提供隔離電源，將變送器產生的0/4～20mA（也可以是0/4～20mA電流源信號）從輸入側隔離傳輸?shù)捷敵鰝?cè)。該產品需要獨立供電，電源、輸入和輸出三隔離。
主要技術參數
通道數：1入2出
供電電壓：20～35V DC
消耗電流：(DC24V供電，20mA輸出時)≤75mA
輸出：
電流：0/4～20mA，HART數字信號
負載電阻：RL≤300Ω(用戶可選550Ω)
HART通信負載電阻：RL≥250Ω
電壓：0/1～5V負載電阻：RL≥330kΩ
注：用戶可在訂貨時指定電流或電壓輸出。
輸入：
電流：0/4～20mA， HART數字信號
配電：開路電壓： ≤28V
20mA時電壓：≥15.5V
正常工作電流：≤25mA
輸出精度：0.1%F.S.(典型值：0.05%F.S.)
溫度漂移：0.005%F.S./℃
響應時間：2ms達到最終值的90%
電源保護：電源反向保護(底板上)
電磁兼容性：符合GB/T 18268(IEC 61326-1)
絕緣強度：1500V AC,1分鐘(電源、輸入、輸出之間)
絕緣電阻：≥100MΩ；500V DC (電源、輸入、輸出與外殼之間)
重量：約115g
適用現場設備：
二線制智能變送器(HART)、三線制變送器，電流源信號

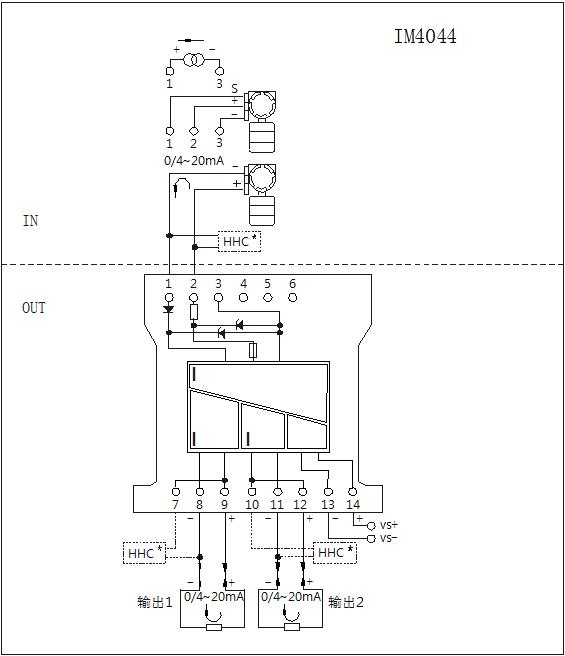

二、應用設計
 三、安裝調試

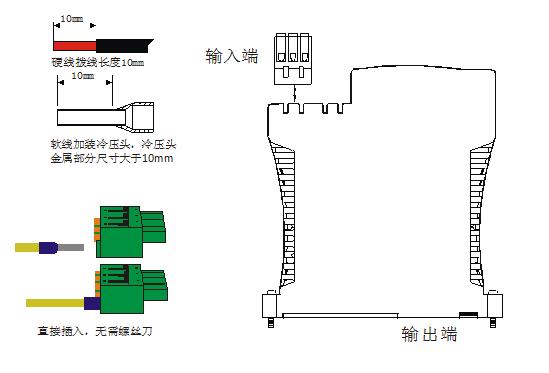

接線

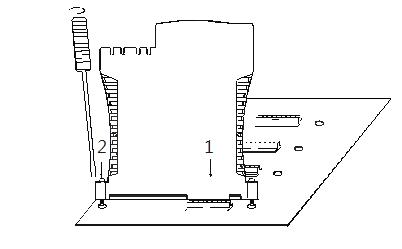

安裝
IM4000系列隔離器均采用底板安裝方式。安裝步驟如下：

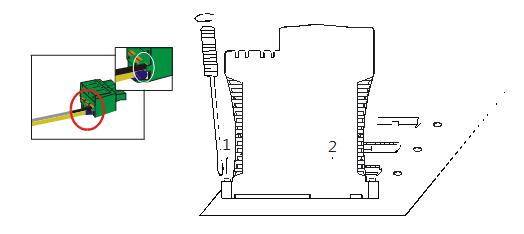

拆卸
維護
使用環境

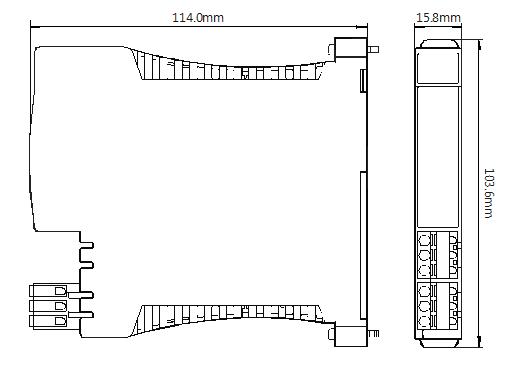

外形尺寸
 外形尺寸(深×高×寬)：114.0mm×103.6mm×15.8mm
|
||||||||||||||||||||||||
