數字輸入輸出端子板 XS-16DIO

通道數：16 路

模 式：?jiǎn)尉�(xiàn)制數字量輸入輸出，非隔離

信號類型：干接點、電平、三線開關

指示：雙色二極管，高有效PNP 設置動作時為綠色，低有效NPN 設置動作時為紅色

安裝形式：M5\M6 螺釘

配套卡件：

S7-300PLC: 6ES7 321-1BH02 及322-1BH02。

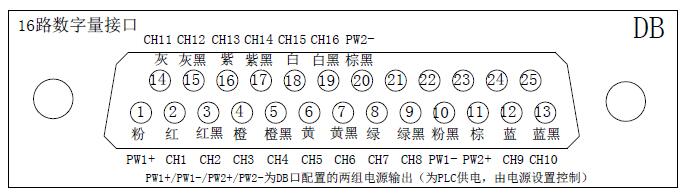

內部接口表：

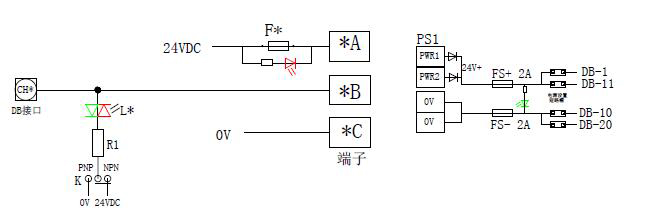

原理圖：

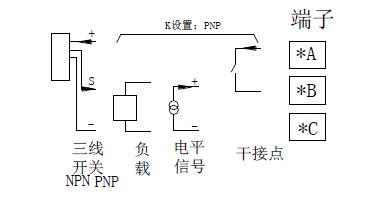

接線圖：

常用設置：

改變開關K 位置可改變信號制式： H：輸出為高有效,適合歐美PLC; L：輸出為低有效,適合日臺PLC

電源設置：

DB 口含有4 芯電源線，用于向PLC 模塊供電。這些電源由電源輸出設置的短路帽進行控制，每個短路帽對應一根線，詳見右圖，送電前應根據需要進行設置。電源指示在保險下方，電源接反或保險燒斷時電源燈不亮。

例：如果本端子板配1 塊1BH02\1BH10 模塊，該模塊無需正電，只需1 個電源負，則保留右下角DB1 對應20 號針的短路帽，其3 個短路帽均拔下；
